UML (Unified Modeling Language) 이란?

UML은 소프트웨어 설계에 사용되는 도면을 만들기 위해 사용하는
다이어그램에서 이러한 객체들을 표현하고 추적하는 언어다.

UML에 대해 이해하기 전에 아래의 OOP 메인 컨셉들에 대해 알아야한다.

UML 다이어그램은 개발자 또는 비즈니스 소유자가
시스템의 구조와 동작을 이해, 분석 및 수행하기 쉽도록
UML 시스템을 시각적으로 표현한 도표다.

UML diagram은 ER diagram을 포함한다.

항목	UML	ER (Entity Relationship diagram)
정의	소프트웨어에서 사용되는 객체 지향의 주 컨셉들의 시각화	객체들과 그의 관계들을 표현
관계	UML은 ER의 상위 클래스	ER은 UML의 하위 클래스
용도	소프트웨어 설계 및 추적	DB의 설계 및 구현

크게 구조와 행동 타입의 다이어그램으로 나뉜다.

Class diagram
- 클래스의 내부 구성요소 및 관계들을 표시
Composite Structure diagram
- 전체 시스템 보다는 복잡한 특정 구조에 대한 세부적인 구성이나 관계를 보기 쉽게 풀어서 표시
Object diagram
- 객체들의 내부 구성요소 및 관계들을 표시
Component diagram
- 부품들의 논리적, 물리적 관계들을 표시
Deployment diagram
- 배포 구조도
Package diagram
- 패키지 구조도
Profile diagram
- 스테레오 타입을 이용해 값들을 태그하고 확장하는 방식으로 표현하는 도표

Class diagram과 Object diagram의 차이
Class diagram은 클래스와 그 관계들에 집중하는 반면, Object diagram은 어떤 시점이나 상황에서 객체들이 가지는 상호작용들과 상태에 집중한다.

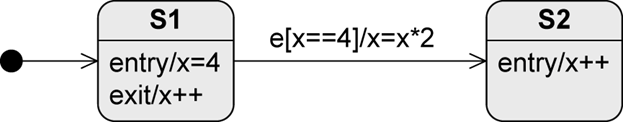

State Machine diagram
- 객체들의 생명주기와 그 상태(State) 변화에 대해 계기(Transition/Event) 및 변화 전(entiry), 중(do), 후(exit)에 하는 활동(Activity)과 변화조건(Gaurd) 관리에 사용되는 도표
Activity diagram
- 마치 플로우 차트처럼 시스템 내에서의 활동과 행동의 흐름에 대한 도표
Use Case diagram
- 시스템과 사용자의 상호작용에 대한 도표로 사용자가 수행 가능한 기능들을 관찰하기 좋다
Sequence diagram
- 생명선으로 표시된 객체들을 기준으로 서로 주고받는 메시지에 집중한 도표
Communication diagram (Collaboration diagram)
- 메시지를 이용해 객체간의 상호작용을 단순하게 표시하는 도표
- 상호작용의 용도나 결합된 다른 내용들과 같은 복잡한 구조적 메커니즘을 제외해서 단순하다
- 구조적 도표와 행동적 도표에 모두 속함
Timing diagram
- 생명선으로 표시된 객체들을 기준으로 시간의 흐름에 따라 변화되는 상태에 집중한 도표
Interaction Overview diagram
- Activity diagram과 흡사하나, 각각의 독립된 활동이 중첩될 수 있는 프레임으로 표시되기 때문에 복잡한 시나리오에 대해서 좀 더 작은 단위로 설명이 가능하다
